新型OVPS技术增压式真空预压



OVPS软基处理工艺能很好的解决上述普遍问题,在工程实践中证明了其相对于传统真空预压的优势,其核心技术为:

(1)无砂垫层手形接头直联技术

(2)新型防淤堵技术

(3)土体增压技术

(4)采用不倒翁集水井技术

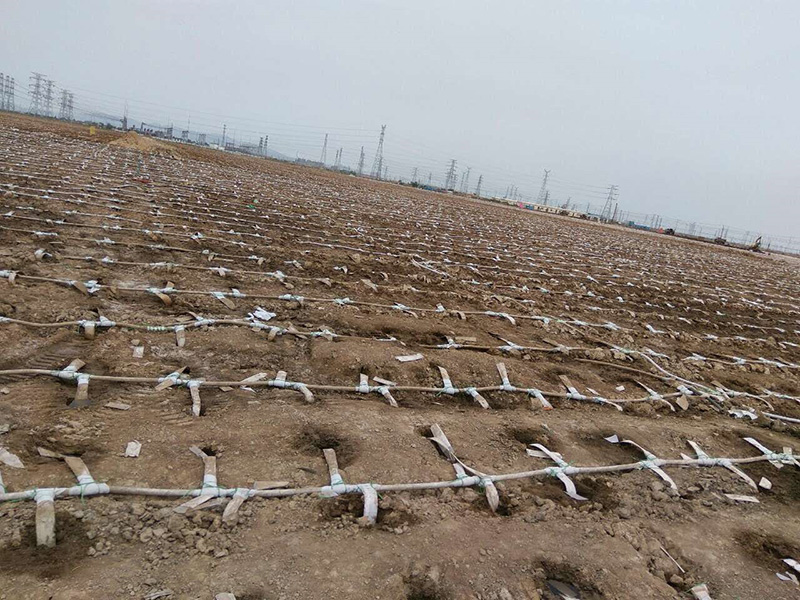

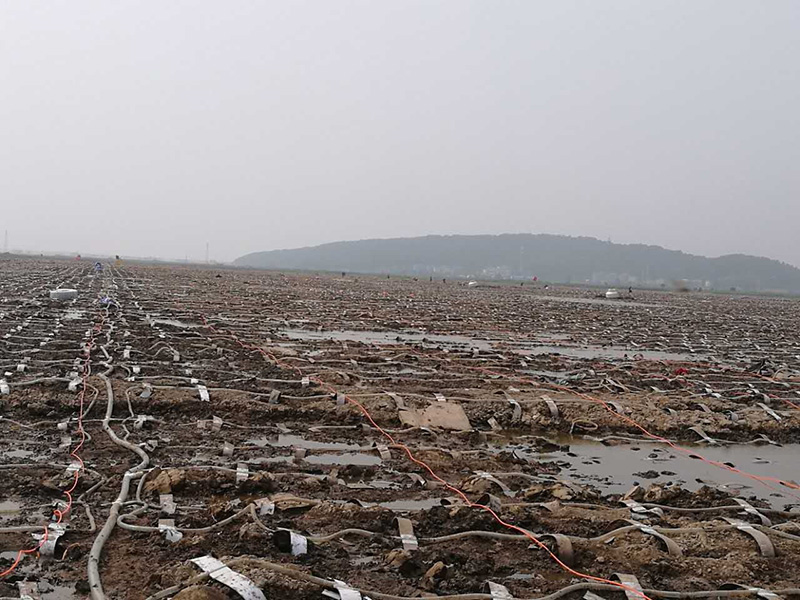

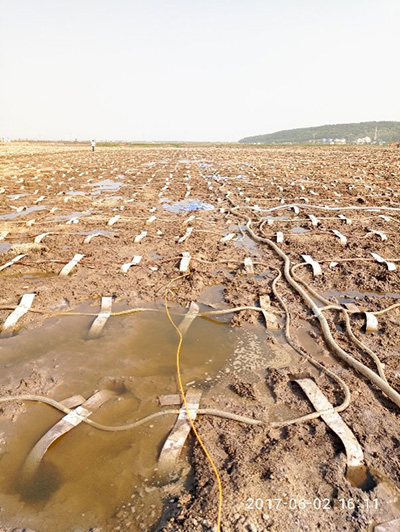

增压式真空预压防淤排水板出水啦!以及连接形式

1.jpg 2.jpg

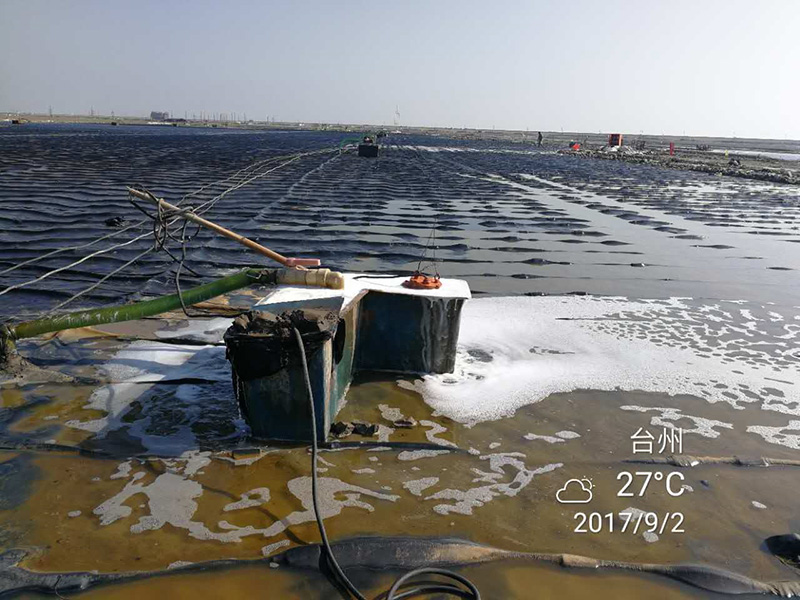

排水板出水量小,以及直排式梆管形式

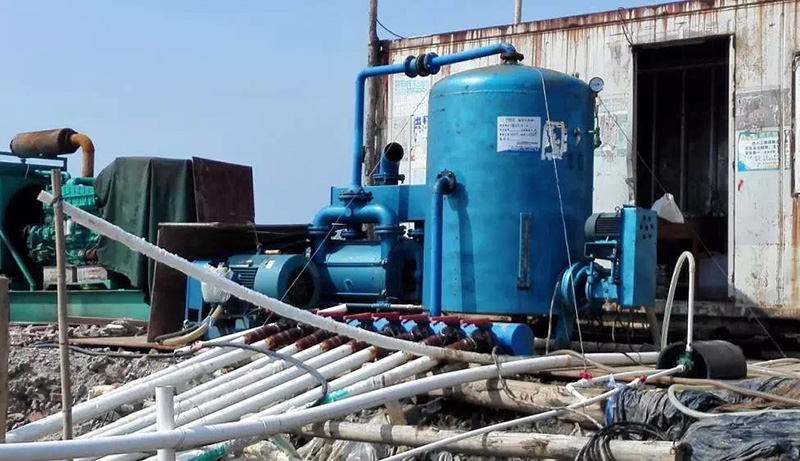

现国内射流真空泵形式

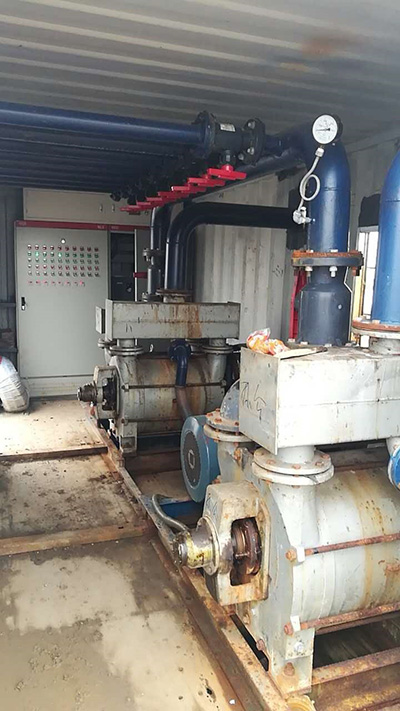

新成果真空泵大泵

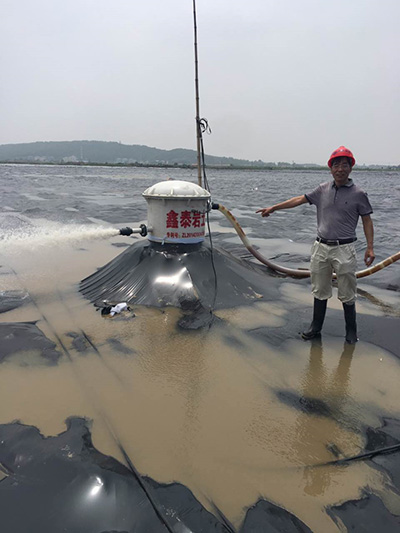

真空不倒翁气液分离装置

7.jpg 8.jpg

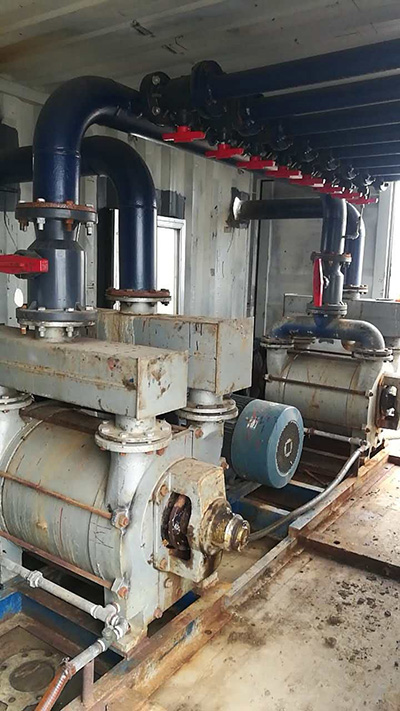

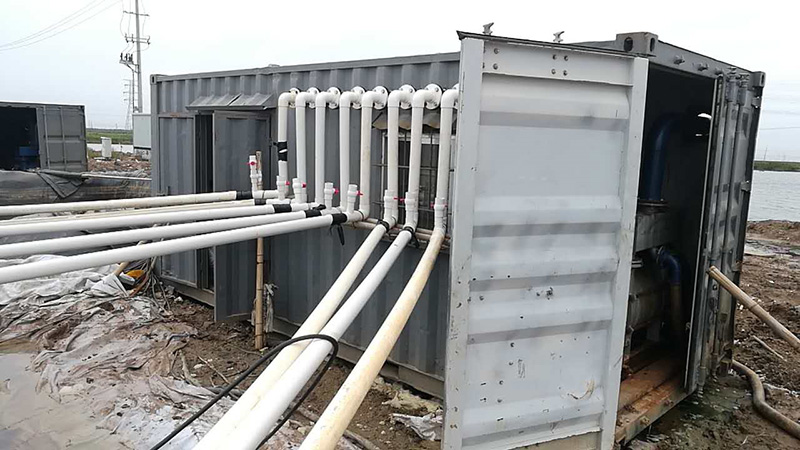

节能型真空系统组成形式



10.jpg 11.jpg

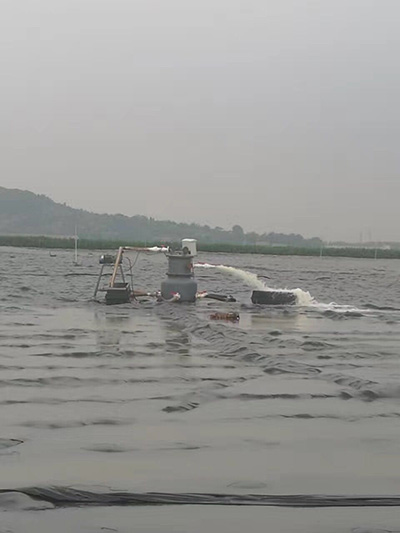

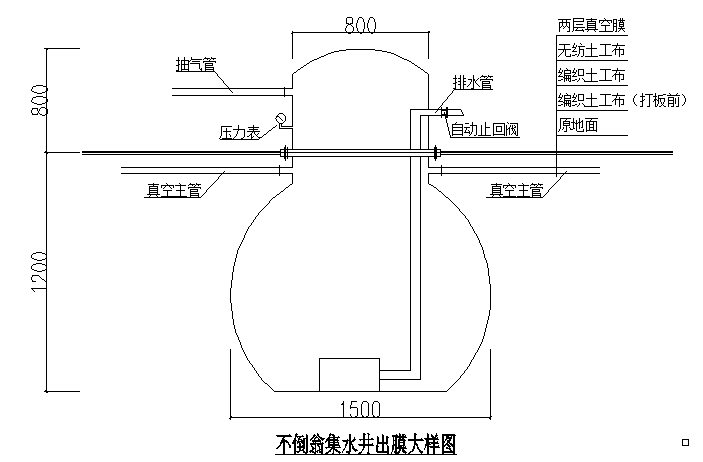

节能型真空不倒翁集水井



增压式真空预压(超压真空密实法)技术




技术特点:



1、采用增压技术

对软基进行真空预压的同时,通过增压系统,对软土进行侧向增压,使土体中的水分子定向流动,加速土体固结。达到真空联合堆载80~120kPa的预压效果。



2、通过直连技术

采用手型接头,直接连接排水板与真空管,替除中粗砂粉砂垫层,实现低碳环保。缩短真空传递路径,减少了真空度的沿程损失,加快固结时间,提高加固效果。



3、使用防淤堵技术

控制滤膜孔径、达到泥水分离效果。利用土性与滤膜孔径关系,研制特殊滤膜材料的高性能排水板,有效克服泥沙通过滤膜时造成的淤堵,达到泥水分离目的。尤其是新近吹填的流塑状淤泥、渗透性非常差的土质加固效果更佳。



4、不倒翁集水井 抽真空技术

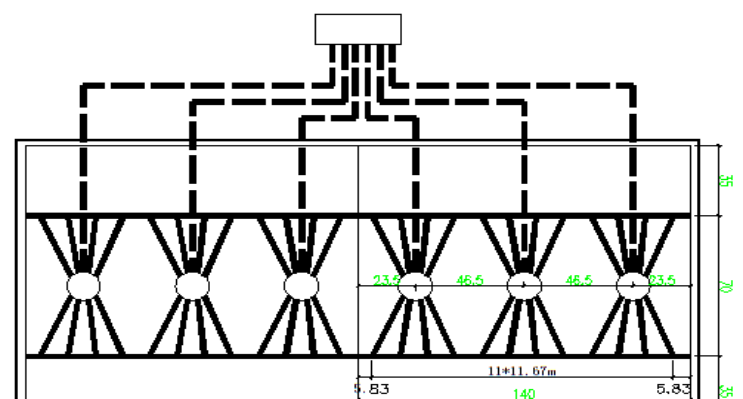

提高真空利用率,缩短施工时间。传统真空系统7。5kw射流泵,真空分布均匀性差,劳动强度大,用电多,利用集水井气液分离,机械真空传至集水井,由集水井分布十个口,每一出口连接真空主管,主管再分布在支管上,达到真空压力均匀分布的目标。节电,自动控制安全性好。


增压式真空预压(OVPS系统)软基处理法新技术

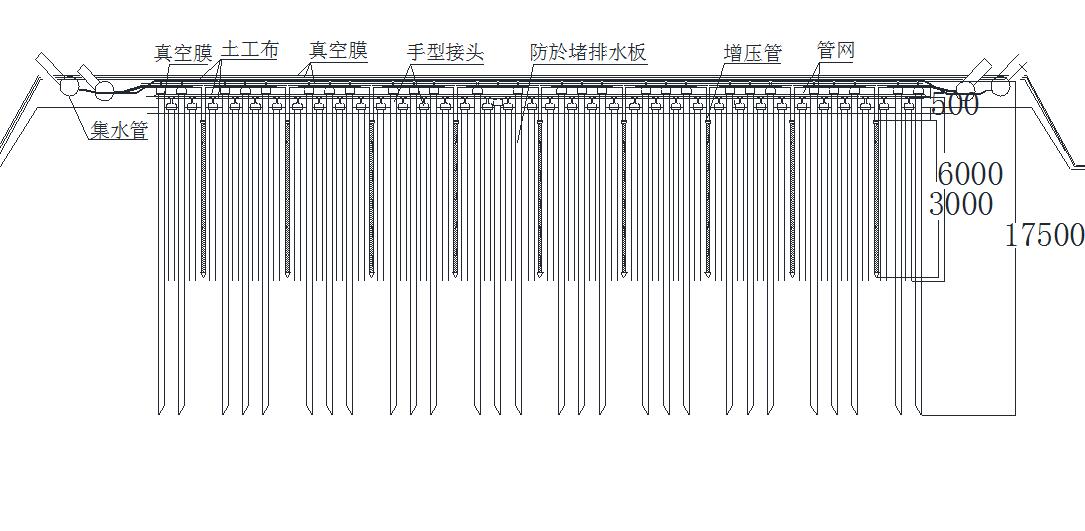

应用工程  工作原理图








节能型真空系统为什么节电?



    射流泵需要射流产生流速才能产生真空,循环喷射水流消耗大量电能,同时排出水与气。射流泵容易损坏开泵率不足,用电不安全。真空大泵机组内设二台(总功率185kW)自动控制安全高效,真空是机械产生,真分布至不倒翁集水井,不倒翁分布主管支管到每个排水板,气真空排出,水有集水井中排水泵排出,并且是间息式排水,一台机组控制5-10万平方,压力均等,开泵率百分百,所以节能安全。
