南区220KV变电站新建工程

南区220KV变电站新建工程

南区220kV 变电站位于连云港市徐圩开发区内。沿226省道向东南行驶至港前二道交汇处西侧，之后向南，约300m 即可到达站址；站址场外东南侧为方洋河，北侧为226省道。站址现为废弃盐田，地形平坦，地势较低，水系发育，交通条件较为便利。远程规划容量为3X240MV。场地表层为平均2.3m 厚黏土，其下为14m 左右的厚淤泥，含水率约62.4%、孔隙比1.719左右。站区地基处理总面积约为2.016万平方米。

根据岩土勘测成果，在勘探深度范围内，站址区的地基土主要由第四系全新统海相沉积成因的黏土、淤泥、粉质黏土、粉质黏土夹粉土、粉土夹粉质黏土和粉砂等组成。

层①黏土（）：灰褐色，饱和，流塑，局部流塑~软塑，含少量氧化铁，有光泽，干强度和韧性中等。

层②淤泥（）：灰色，灰黑色，饱和，流塑，含有机质，略具臭味，有光泽，干强度和韧性中等。

层③粉质黏土夹粉土（）：粉质黏土为灰黄色，等级轻~中，很湿，可塑，局部软塑~可塑，含氧化铁，稍有光泽，干强度及韧性中等；粉土为灰黄色，等级中~重，湿，稍密，局部稍密~中密，含云母碎屑，摇振反应迅速，干强度及韧性低。层厚比约为1/4，局部呈互层状。

层④粉质黏土（）：灰黄色，褐黄色，等级中，很湿，可塑，含氧化铁，稍有光泽，干强度及韧性中等。

层⑤粉土夹粉质黏土（）：粉土为灰黄色，等级中，湿，中密~密实，含云母碎屑，摇振反应迅速，干强度及韧性低；粉质黏土为灰褐色，等级轻~中，很湿，可塑，含氧化铁，稍有光泽，干强度及韧性中等。层厚比约为1/5。

层⑥粉质黏土（）：灰褐色，等级重，很湿，软塑~可塑，含氧化铁，夹粉土薄层，稍有光泽，干强度及韧性中等。

层⑦粉质黏土夹粉土（）：粉质黏土为灰黄色，灰褐色，等级中，稍湿~很湿，可塑~硬塑，含氧化铁，稍有光泽，干强度及韧性中等；粉土为灰色，等级中，很湿，稍密，摇振反应中等，干强度及韧性低。层厚比约为1/3。

层⑧粉砂（）：青灰色，饱和，中密~密实，主要矿物成分为石英、长石，其次为云母，颗粒组成中等均匀，局部夹薄层粉质黏土或粉土。

层⑨粉质黏土（）：灰色，等级重，很湿，软塑~可塑，含氧化铁，有光泽，干强度及韧性中等。

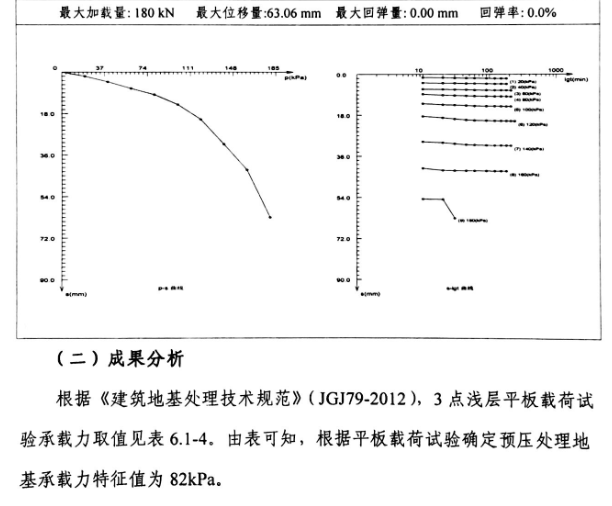

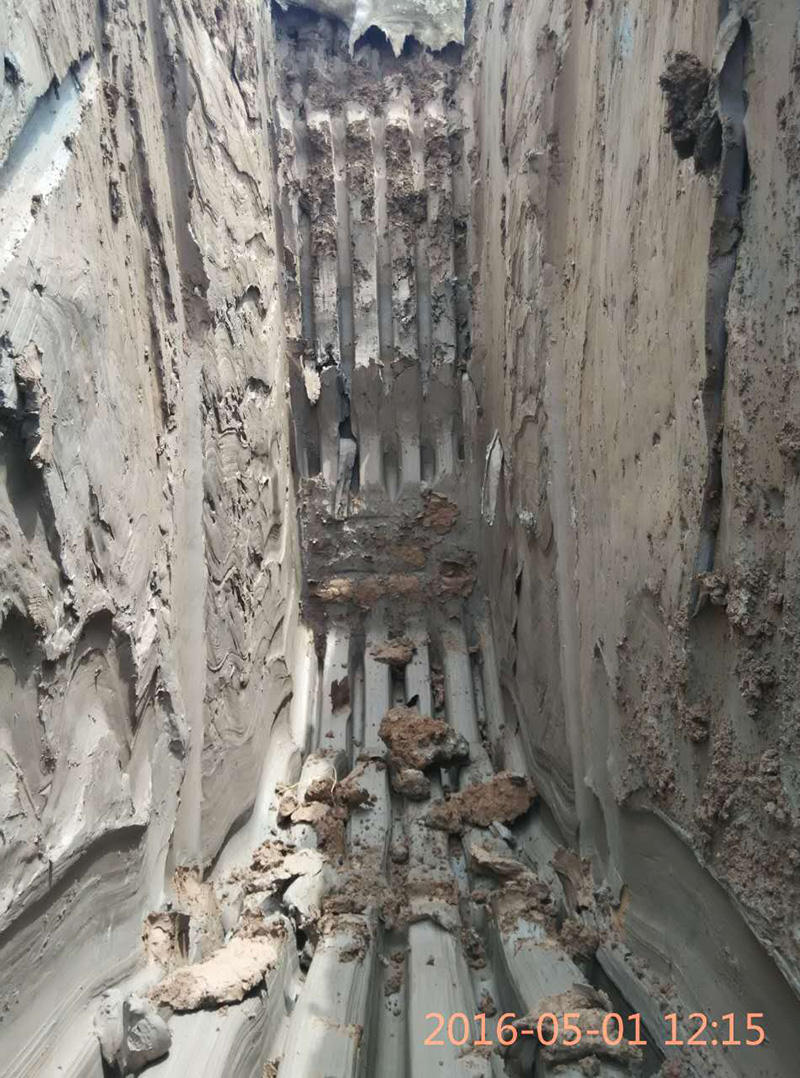

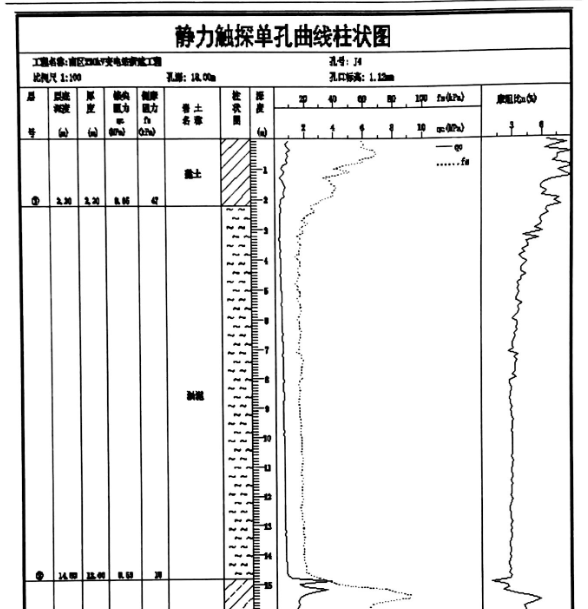

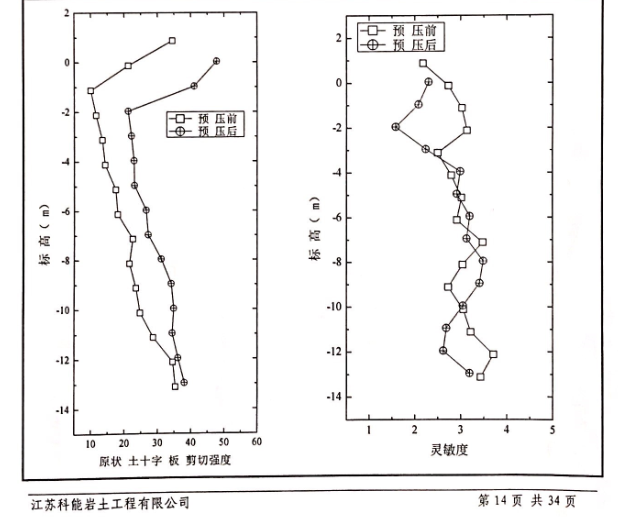

变电站工程设备占地面积小，设备自身重量较大，因此对地基的承载力要求也相对较高，特别是工后沉降量。工后沉降量大，将造成设备局部元件受力，轻则无法正常工作，重则造成安全事故。结合地勘单位的地勘资料，本工程采用增压式真空预压，抽真空采用大泵不倒翁集水井技术，排水板采用防淤堵型B型板，平面间距0.8m，呈正方形布置，施工深度22.5m；增压管呈正方形布置，平面间距2.4m，深度5.0m。经过120天抽真空，结果如下：1、土体表层沉降量满足设计要求；2、静载试验满足设计要求；3、十字板剪切试验及静力触探结果均满足设计要求；4、无需放坡，土体可直立开挖4～5m。
